为什么安规Y电容附近总会有安规X电容？

安规电容是一种电子元件，是符合规范标准及行业要求的电容器。这样的电容器即使失效后也不会导致电击，不危及人身安危，因此在电路中扮演着重要角色。

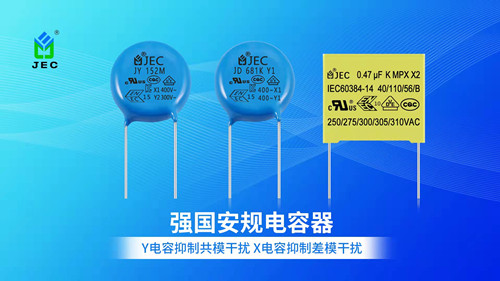

一、安规电容的X电容和Y电容

安规电容主要分为X电容和Y电容两大类。X电容跨接在电力线两线（L-N）之间，Y电容通常跨接在交流输入线（L或N）与地线（PE）之间。

X电容和Y电容各有特点，除去干扰，保护电路。但在电子设备和电源系统中，常常会看到安规Y电容和安规X电容总是一起出现，这是巧合还是有意？

在电子设备中，X电容和Y电容的并存并非巧合，而是基于它们各自的抗干扰功能进行互补。

二、安规X电容的作用

安规X电容主要用于电源线滤波，它能够滤除电源线上的高频噪声和差模干扰。差模干扰主要由电源电路中的非连续电流、输入滤波电解电容上的寄生电阻及寄生电感所引起。

X电容跨接在火线和零线之间，通过其电感和电容特性，削弱差模干扰，提高电路的稳定性和可靠性。

三、安规Y电容的作用

安规Y电容主要用于抑制共模干扰。共模干扰电流主要是由电源电路中的功率管、快速二极管、变压器等元件对地的寄生电容所引起。

Y电容通常跨接在交流输入线（L或N）与地线（PE）之间，形成一个类似英文字母“Y”的形状，因此得名。

Y电容通过这样的电路连接方式，能将共模干扰电流导入地线，从而削弱其对电路和设备的影响。

四、X电容与Y电容的合作

在电子设备和电源系统中，X电容和Y电容总是一起出现，是因为差模干扰和共模干扰同时存在于电源线和设备内部电路中，单独使用X电容或者Y电容难以除去。

因此将X电容和Y电容放在一起，对差模干扰和共模干扰进行抑制，保护电路。
